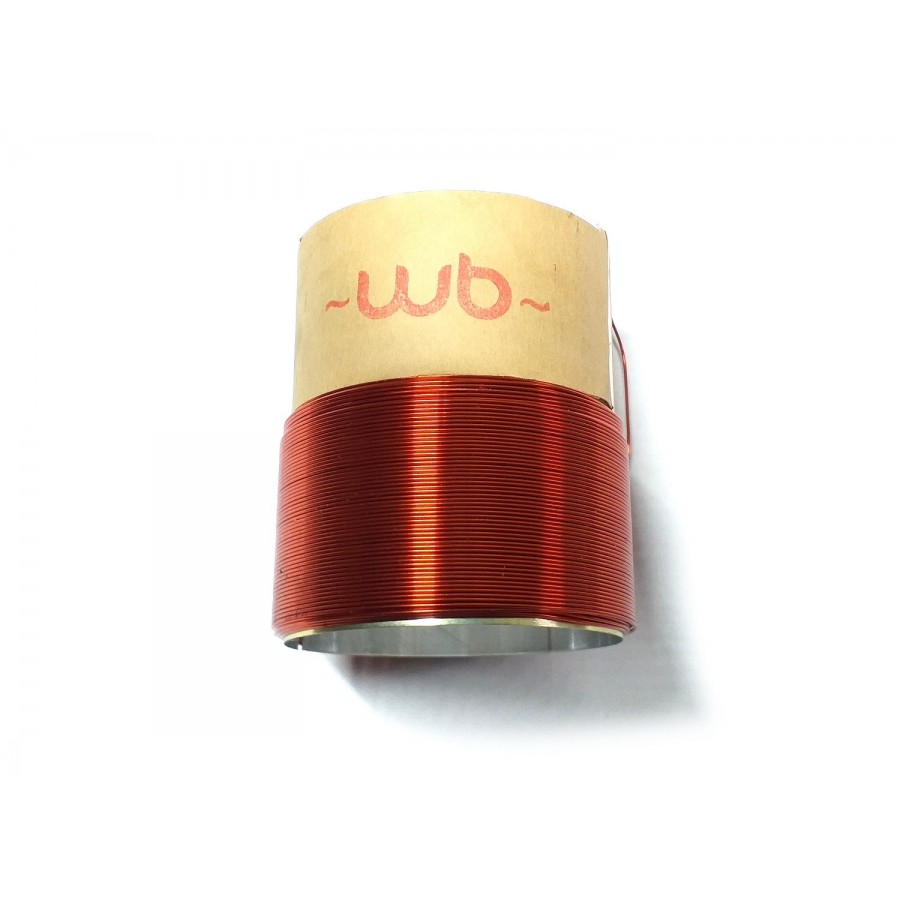

Cewka głośnika - CG0009 WB AUDIO

Indeks: CG0009

Stan: Nowy produkt

2 Przedmiot Przedmioty

Czas realizacji około 2 tyg.

Ostatnie egzemplarze!

PARAMETR CEWKI	jednostka miary	pole wypełnia zamawiający
Ilość	szt	1
Wykonanie 1,2 lub 3		2
Rezystancja		2x2
Materiał korpusu: Kapton, Nomex, Aluminium		NOMEX
Impedancja 1000 Hz		Le=2,34mH
øA średnica wewnętrzna cewki	mm	75,5
øB średnica zewnętrzna cewki	mm	80,3
C - szerokość cewki	mm	35
D - krawędź korpusu cewki	mm	2
E - szerokość papieru izolacyjnego	mm	40
F - szerokość folii miedzianej	mm	4
G - położenie punktu lutowniczego	mm	5
H - wysokość korpusu cewki	mm	85
I - rozstaw wyprowadzeń	mm	2x18
J - szczelina korpusu cewki	mm	1
K - długość ocyniwanych wyprowadzeń	mm	-
L - długość wyprowadzeń	mm	-
M- długość licy	mm	-
N - grubość materiału korpusu	mm	0,2
średnica drutu	mm	0,7
typ licy		-
maksymalna moc głośnika	W	500
waga cewki	g	~165g
liczba zwojów	zw	50/warstwę
ilość warstw		4
